流量计工作原理及分类

2018-03-24 19:12:43 admin

流量计工作原理

目前最常用流量计分类法,主要有:差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。

   2. 差压式流量计:     差压式流量计是通过安装于是工业管道中流量检测元件产生的差压,将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。    差压式流量计由一次检测件及二次仪表(差压转换器或变送器和流量显示仪表)组成。以检测件形式划分差压式流量计分类,有孔板流量计、文丘里流量计、均速管流量计等。二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表,目前国内外已系列化、通用化、标准化,差压式流量计既可单独测量流量参数,也可测量其它参数(压力、物位、密度)等。差压式流量计的检测件按其作用原理可分为:节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。          检测件有标准化型式或非标准两大类。标准型检测元件是以标准文件设计、制造、安装和使用,无需经实流标定即可确定其流量值和估算测量误差。而非标型检测元件一般尚未列入国际标准中检测元件。差压式流量计也是应用最广泛的一种流量仪表,在各种流量计使用量中占据首位。5 w)           主要优点是:(1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;(2)应用范围广泛,至今尚无任何一流量计可与之比拟;(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。  主要缺点是:(1)测量精度普遍偏低:(2)范围度窄,一般仅3:1~4:1;(3)现场安装条件要求高;(4)压损大(指孔板、喷嘴等)  3. 容积式流量计   容积式流量计,又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。          容积式流量计按其测量元件分类:有椭圆齿轮流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、湿式气体计及膜盒式气体计、液封转筒式流量计等。  主要优点:(1)计量精度高;(2)安装管道条件对计量精度没有影响;(3)可用于高粘度液体的测量;(4)范围度宽;(5)直读式仪表无需外部能源可直接获得累计,总量,清晰明了,操作简便。       主要缺点:(1)结果复杂,体积庞大;(2)被测介质种类、口径、介质工作状态局限性较大;(3)不适用于高、低温场合;(4)大部分仪表只适用于洁净单相流体;(5)产生噪声及振动。         4. 浮子流量计          浮子流量计,又称转子流量计,是变面积式流量计的一种,在一根由下向上扩大的垂直锥管中,圆形横截面的浮子的重力是由液体动力承受的,从而使浮子可以在锥管内自由地上升和下降。          浮子流量计是继差压式流量计之后应用较广泛的一类流量计,适用于微小流量监测。 主要优点:(1)结构简单,使用方便;(2)适用于小管径和低流速;(3)压力损失较低。缺点:耐压力低,有玻璃管易碎。         5. 涡轮流量计

涡轮流量计是属于速度式流量计中主要品种,它的结构由多叶片的转子(涡轮)感应流体平均流速,从而计量出流量或总流量的仪表。其结构由传感器和显示仪两部分组成,有分体式和一体式两种。          涡轮流量计和容积式流量计、科奥利质量流量计统称为流量计中三类重复性、精度最佳的品种。目前已朝多品种,多系列化发展。          主要优点:(1)精度高,在所有流量计仪表中属于较高精确的流量仪表;(2)重复性好;(3)无零点漂移,抗干扰性好;(4)测量范围度宽;(5)结构紧凑。          主要缺点:(1)不能长期保持校准特性;(2)流体物性对流量特性影响较大。  6. 涡衔流量计          涡衔流量计的结构是在流体中安放一根非流线型游涡发生体,当流体在游涡发生体两侧交替分离释放出两串规则交错排列的游涡的仪表。  涡衔流量计一般按频率检出方式,划分有:应力式、应变式、电容式、热敏式、光电式及超声波式、振动式等。)   涡衔流量计属于国内外新型流量仪表。          主要优点:(1)结构简单牢固;(2)适用于多流体种类的场合流量;(3)有较高测量精度;(4)测量范围度宽,且压损小。          主要缺点:(1)不适应于低雷诺数流体测量;(2)需较长直管段;(3)与涡轮流量计相比,仪表系数较低。         7. 电磁流量计          电磁流量计由传感器及转换器及显示器等部分组成,电磁流量计根据法拉第电磁感应定律制成的一般测量导电流体的流量仪表。     电磁流量计具有其它流量计不能比拟独特优势,特别适用如脏污流体及腐蚀流体的测量。电磁流量计在70-80年代 由于电磁流量在技术上有重大突破,使它成为现代工业领域广泛应用的流量监测仪表。          主要优点:(1)由于测量通道是段光滑直管,不会阻塞,特别适用于固体颗粒的液固二相流体,如纸浆、污水、泥浆等;(2)无压损,节能效果好;(3)不受流体的湿度、密度、粘度、压力和电导率变化影响;(4)流量范围大,口径范围宽;(5)适用于腐蚀性流体的测量。         主要缺点:(1)不适用测量由释放的石油制品流体;(2)不适用气体、蒸汽及含有较大气泡的液体;(3)不适用高温场合。         8. 超声波流量计

流量计分类

 一、按测量原理分类

   (1)力学原理:属于此类原理的仪表有利用伯努利定理的差压式、转子式;利用动量定理的冲量式、可动管式;利用牛顿第二定律的直接质量式;利用流体动量原理的靶式;利用角动量定理的涡轮式;利用流体振荡原理的旋涡式、涡街式;利用总静压力差的皮托管式以及容积式和堰、槽式等等。

   (2)电学原理:用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。   (3)声学原理:利用声学原理进行流量测量的有超声波式.声学式(冲击波式)等。     (4)热学原理:利用热学原理测量流量的有热量式、直接量热式、间接量热式等。    (5)光学原理:激光式、光电式等是属于此类原理的仪表。

   (6)原于物理原理:核磁共振式、核幅射式等是属于此类原理的仪表.

流量计图片

(7)其它原理:有标记原理(示踪原理、核磁共振原理)、相关原理等。   二、按流量计结构原理分类     按当前流量计产品的实际情况,根据流量计的结构原理,大致上可归纳为以下几种类型:

 1.容积式流量计     容积式流量计相当于一个标准容积的容器,它接连不断地对流动介质进行度量。流量越大,度量的次数越多,输出的频率越高。容积式流量计的原理比较简单,适于测量高粘度、低雷诺数的流体。根据回转体形状不同,目前生产的产品分:适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计;适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等.

 2.叶轮式流量计     叶轮式流量计的工作原理是将叶轮置于被测流体中,受流体流动的冲击而旋转,以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计,其结构可以是机械传动输出式或电脉冲输出式。一般机械式传动输出的水表准确度较低,误差约±2%,但结构简单,造价低,国内已批量生产,并标准化、通用化和系列化。电脉冲信号输出的涡轮流量计的准确度较高,一般误差为±0.2%一0.5%。    3.差压式流量计(变压降式流量计)    差压式流量计由一次装置和二次装置组成.一次装置称流量测量元件,它安装在被测流体的管道中,产生与流量(流速)成比例的压力差,供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号,并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系,故流量显示仪表都配有开平方装置,以使流量刻度线性化。多数仪表还设有流量积算装置,以显示累积流量,以便经济核算。这种利用差压测量流量的方法历史悠久,比较成熟,世界各国一般都用在比较重要的场合,约占各种流量测量方式的70%。发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。目前生产的产品分:孔板流量计、楔形流量计、文丘里管流量计、平均皮托管

流量计校准

 4.变面积式流量计(等压降式流量计)     放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而移动。当此作用力与浮子的“显示重量”(浮子本身的重量减去它所受流体的浮力)相平衡时,俘子即静止。浮子静止的高度可作为流量大小的量度。由于流量计的通流截面积随浮子高度不同而异,而浮子稳定不动时上下部分的压力差相等,因此该型流量计称变面积式流量计或等压降式流量计。该式流量计的典型仪表是转子(浮子)流量计。

 5.动量式流量计     利用测量流体的动量来反映流量大小的流量计称动量式流量计.由于流动流体的动量P与流体的密度 及流速v的平方成正比,即p v2,当通流截面确定时,v与容积流量Q成正比,故p Q2。设比例系数为A,则Q=A 因此,测得P,即可反映流量Q.这种型式的流量计,大多利用检测元件把动量转换为压力、位移或力等,然后测量流量。这种流量计的典型仪表是靶式和转动翼板式流量计。

  6.冲量式流量计     利用冲量定理测量流量的流量计称冲量式流量计,多用于测量颗粒状固体介质的流量,还用来测泥浆、结晶型液体和研磨料等的流量。流量测量范围从每小时几公斤到近万吨。典型的仪表是水平分力式冲量流量计,其测量原理是当被测介质从一定高度h自由下落到有倾斜角 的检测板上产生一个冲力,冲力的水平分力马质量流量成正比,故测量这个水平分力即可反映质量流量的大小。按信号(九)的检测方式,该型流量计分位移检测型和直接测力型。

流量计规格型号

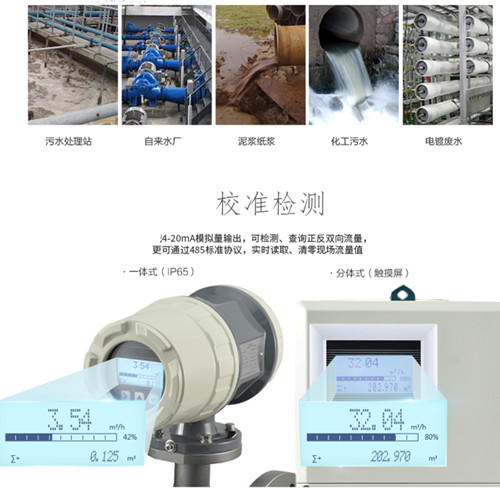

  7.电磁流量计     电磁流量计是应用导电体在磁场中运动产生感应电动势,而感应电动势又和流量大小成正比,通过测电动势来反映管道流量的原理而制成的。其测量精度和灵敏度都较高。工业上多用以测量水、矿浆等介质的流量。可测最大管径达2m,而且压损极小。但导电率低的介质,如气体、蒸汽等则不能应用。    电磁流量计造价较高,且信号易受外磁场干扰,影响了在工业管流测量中的广泛应用。为此,产品在不断改进更新,向微机化发展.

 8.超声波流量计    超声波流量计是基于超声波在流动介质中传播的速度等于被测介质的平均流速和声波本身速度的几何和的原理而设计的。它也是由测流速来反映流量大小的。超声波流量计虽然在70年代才出现,但由于它可以制成非接触型式,并可与超声波水位计联动进行开口流量测量,对流体又不产生扰动和阻力,所以很受欢迎,是一种很有发展前途的流量计。

超声波流量计的分类:1 多谱勒式超声波流量计:换能器1发射频率为f1的超声波信号,经过管道内液体中的悬浮颗粒或气泡后,频率发生偏移,以f2的频率反射到换能器2,这就是多谱勒将就,f2与f1之差即为多谱勒频差fd。设流体流速为v,超声波声速为c,多谱勒频移fd正比于流体流速v。当管道条件、换能器安装位置、发射频率、声速确定以后,c、f1、θ即为常数,流体流速和多谱勒频移成正比,通过测量频移就可得到流体流速,进而求得流体流量。2时差式超声波流量计: 时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比这一原理来测量流体流量的。

  9.流体振荡式流量计     流体振荡式流量计是利用流体在特定流道条件下流动时将产生振荡,且振荡的频率与流速成比例这一原理设计的.当通流截面一定时,流速与导容积流量成正比。因此,测量振荡频率即可测得流量.这种流量计是70年代开发和发展起来的.由于它兼有无转动部件和脉冲数字输出的优点,很有发展前途。目前典型的产品有涡街流量计、旋进旋涡流量计。

 10.质量流量计     由于流体的容积受温度、压力等参数的影响,用容积流量表示流量大小时需给出介质的参数。在介质参数不断变化的情况下,往往难以达到这一要求,而造成仪表显示值失真。因此,质量流量计就得到广泛的应用和重视。质量流量计分直接式和间接式两种。直接式质量流量计利用与质量流量直接有关的原理进行测量,目前常用的有量热式、角动量式、振动陀螺式、马格努斯效应式和科里奥利力式等质量流量计。间接式质量流量计是用密度计与容积流量直接相乘求得质量流量的。     还有适用于明渠测流的各种堰式流量计、槽式流量计;适于大口径测流的插入式流量计;测量层流流量的层流流量计;适于二相流测量的相关法流量计;以及激光法、核磁共振法流量计和多种示踪法、稀释法测流等。
